简便铝支架地面系统

Product Details

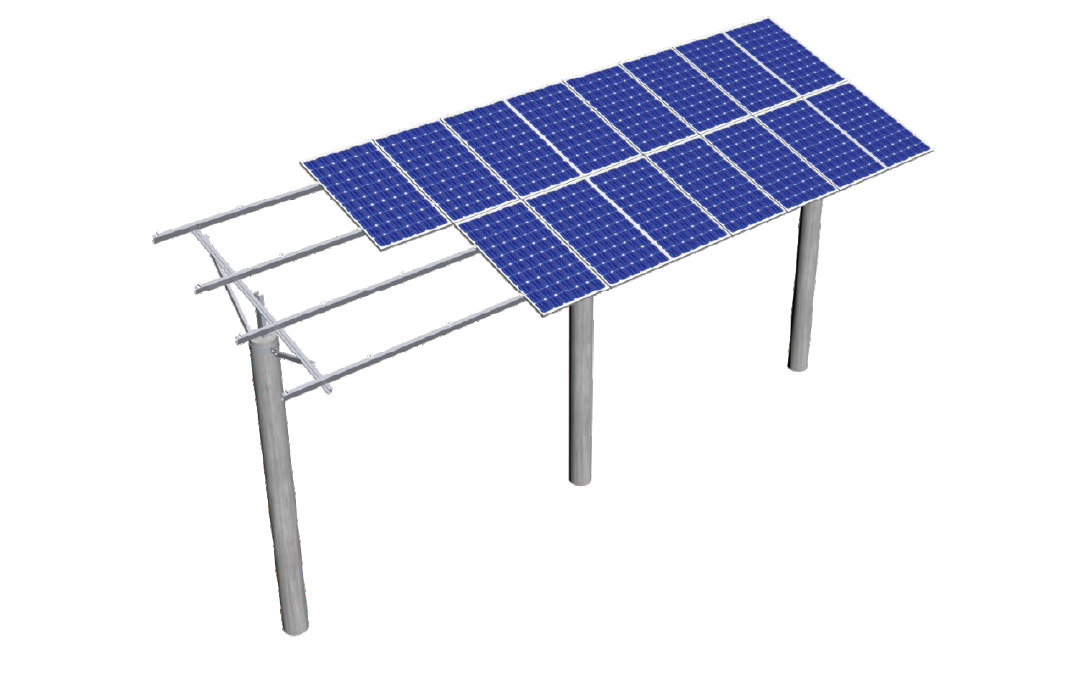

  Clas简便铝支架地面系统(ClasGMP)是卡思对标准型支架进行结构优化后更简单轻便的地面支架产品。
  ClasGMP主要适用于中大型地面光伏电站的安装。其简单轻便的结构设计,不仅可以节省施工时间和人力,减少项目的前期投资,而且可以给客户提供更顺畅的安装体验。






安装地点

 户外开阔地面

风载

 60m/s

支架固定方式

 螺旋地桩/混凝土基础

雪载

 1.6KN/㎡

安装角度

 5°-60°

电池板排列方式

 横向

设计标准

 JIS C 8955:2011,AS/NZS1170,DIN1055,IBC2009,CBC2010

支架系统材质

 AL 6005-T5(表面阳极氧化处理),自然银色或者根据客户需求着色

紧固件材质

 SUS304

保修期

 10年质保



1)简单轻便的设计及高度预组装,有效降低了安装成本,更容易实现大规模快速安装。

2)灵活的设计可以实现对支架整体调节,减少了安装精度误差。高强度的结构可以适应抗风雪能力要求更高的安装区域。

3)采用高强度铝合金材质,并进行防腐蚀的表面处理,提高了支架的安全稳固性及延长了其使用寿命。
