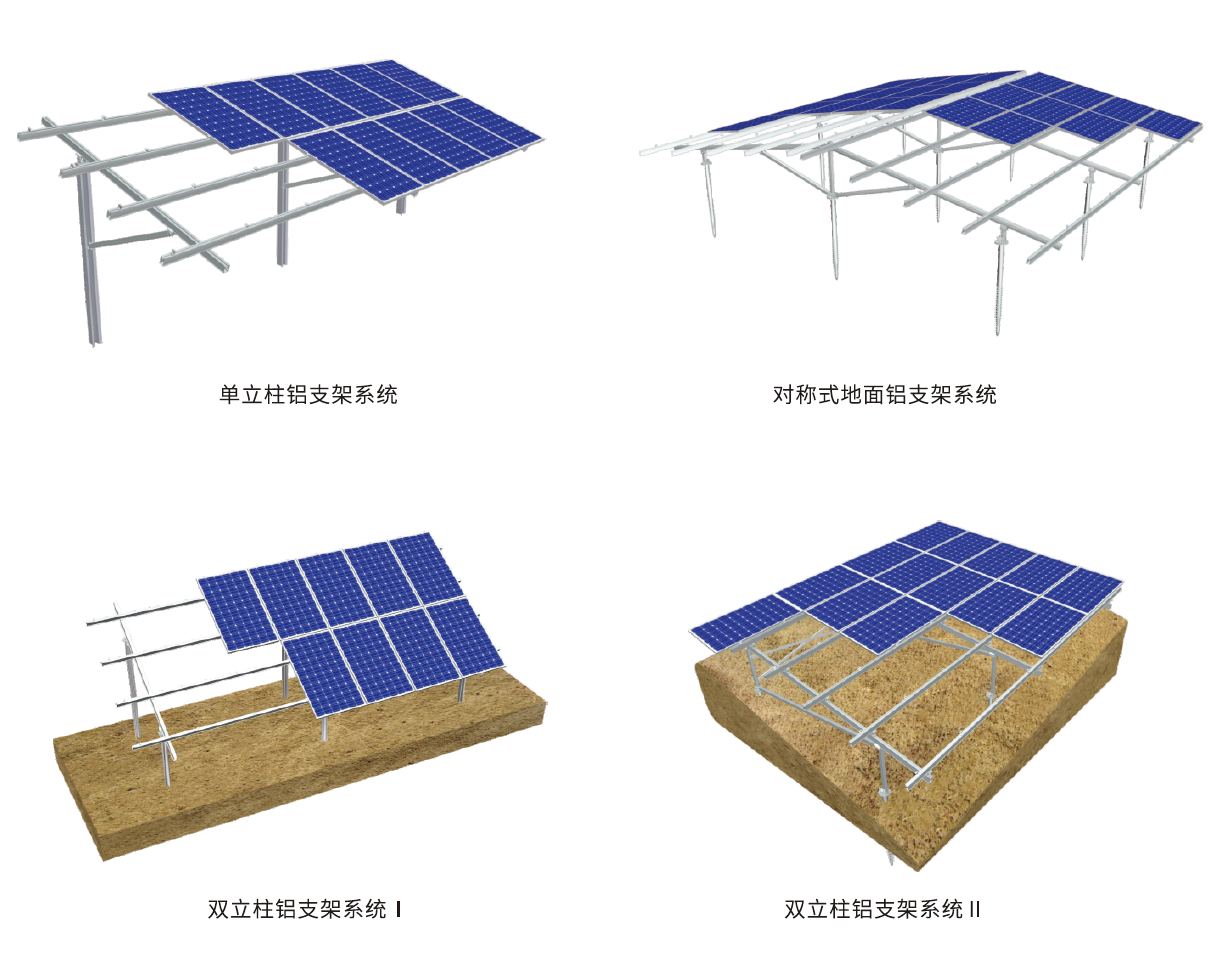

通用铝支架地面系统

Product Details

  Clas通用地面铝支架(ClasGMU)是卡思标准型地面铝支架产品,适用于现有市场上各种通用有框和无框太阳能板安装。该产品拥有专业的结构设计,灵活的可调节连接,高度预安装特性,可以用于各种规模的地面安装,包括小型家用光伏系统,大型商用电站级光伏系统。








安装地点

户外开阔地面

风载

60m/s

支架固定方式

螺旋地桩/混凝土基础

雪载

1.6KN/㎡

安装角度

5°-60°

电池板排列方式

横向/竖向

设计标准

JIS C 8955:2011,AS/NZS1170,DIN1055,IBC2009,CBC2010

支架系统材质

AL 6005-T5(表面阳极氧化处理),自然银色或者根据客户需求着色

紧固件材质

SUS304

保修期

10年质保



1)出厂前最高程度的预组装,有效地提高了安装时效,降低了安装成本,更容易实现大规模快速安装。

2)高强度的结构可以适应抗风雪能力要求更高的安装区域;灵活性的设计可以实现对支架整体调节,降低了对安装精度的要求。

3)采用高强度铝合金材质,并进行防腐蚀的表面处理,提高了支架的安全稳固性及延长了其使用寿命。
